一、项目概况

郑东新区107辅道（新龙路-七里河北路）综合管廊工程位于107辅道东侧百米绿化带内，北起规划新龙路综合管廊，南连七里河北路综合管廊，为沿西南四环、新龙路、豫一路和107辅道形成环状水资源、能源输配网的重要组成部分。

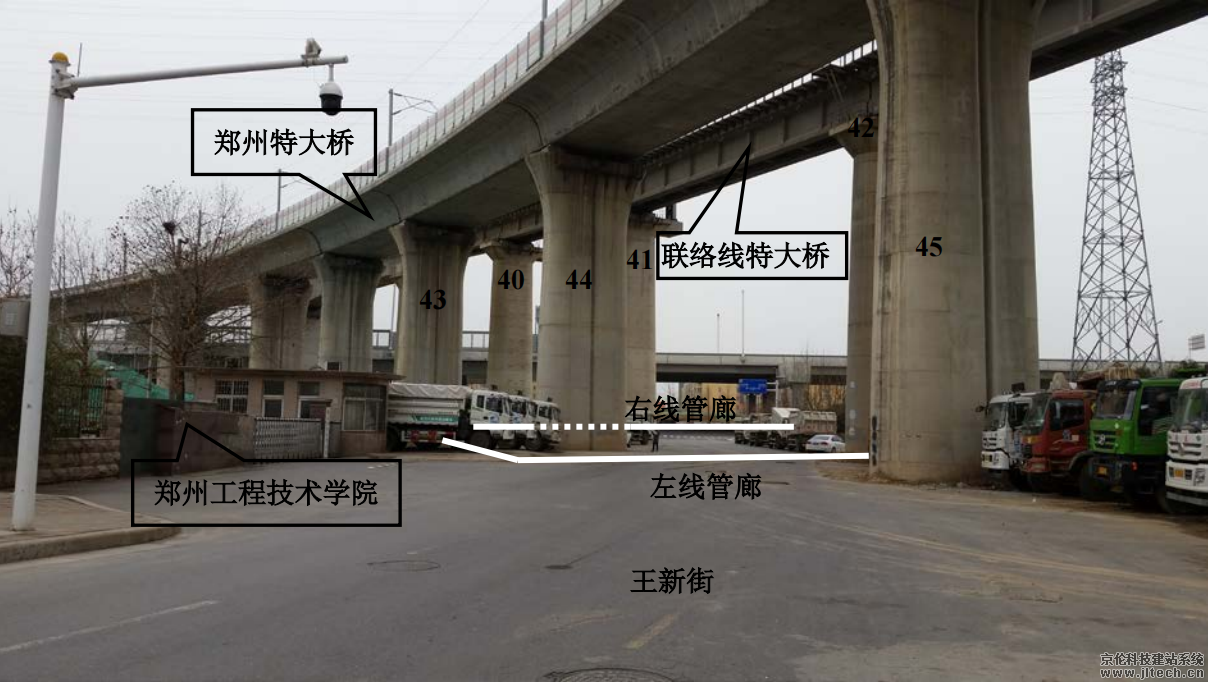

本工程管廊在郑开上行联络线及郑开城际铁路处分左右线穿越；管廊分左右线下穿郑开上行联络线及郑开城际铁路，左线管廊长81m，在郑开城际铁路上行联络线里程K1+715.572处，42#～43#桥墩之间穿越，交角为67°，在郑开城际铁路下行线里程K3+292.066处，44#～45#墩之间穿越，交角为63.5°；右线管廊长88.54m，在郑开城际铁路上行联络线里程K1+683.356处，41#～42#桥墩之间穿越，交角为63.5°，在郑开城际铁路下行线里程K3+259.769处，43#～44#墩之间穿越，交角为60°。

二、监测范围

（1）铁路监测范围：管廊施工时，与本工程并行范围内郑开上行联络线特大桥40～44号桥墩，郑开城际铁路郑州特大桥的42～46号桥墩，应进行桥梁变形监测；管线迁改期间，需对郑开上行联络线特大桥42～45号桥墩，郑开城际铁路郑州特大桥的44～47号桥墩进行变形监测。

（2）管廊监测范围：施工开挖基坑影响范围的坑边地面沉降及裂缝、坡顶水平位移和垂直沉降、支护结构水平位移及地下水位监测。

（3）在项目开工前和竣工后对施工影响范围内的既有铁路进行CPⅢ复测，复测里程范围：郑开上行联络线K1+598-K1+846、郑开城际铁路K3+235-K3+480。

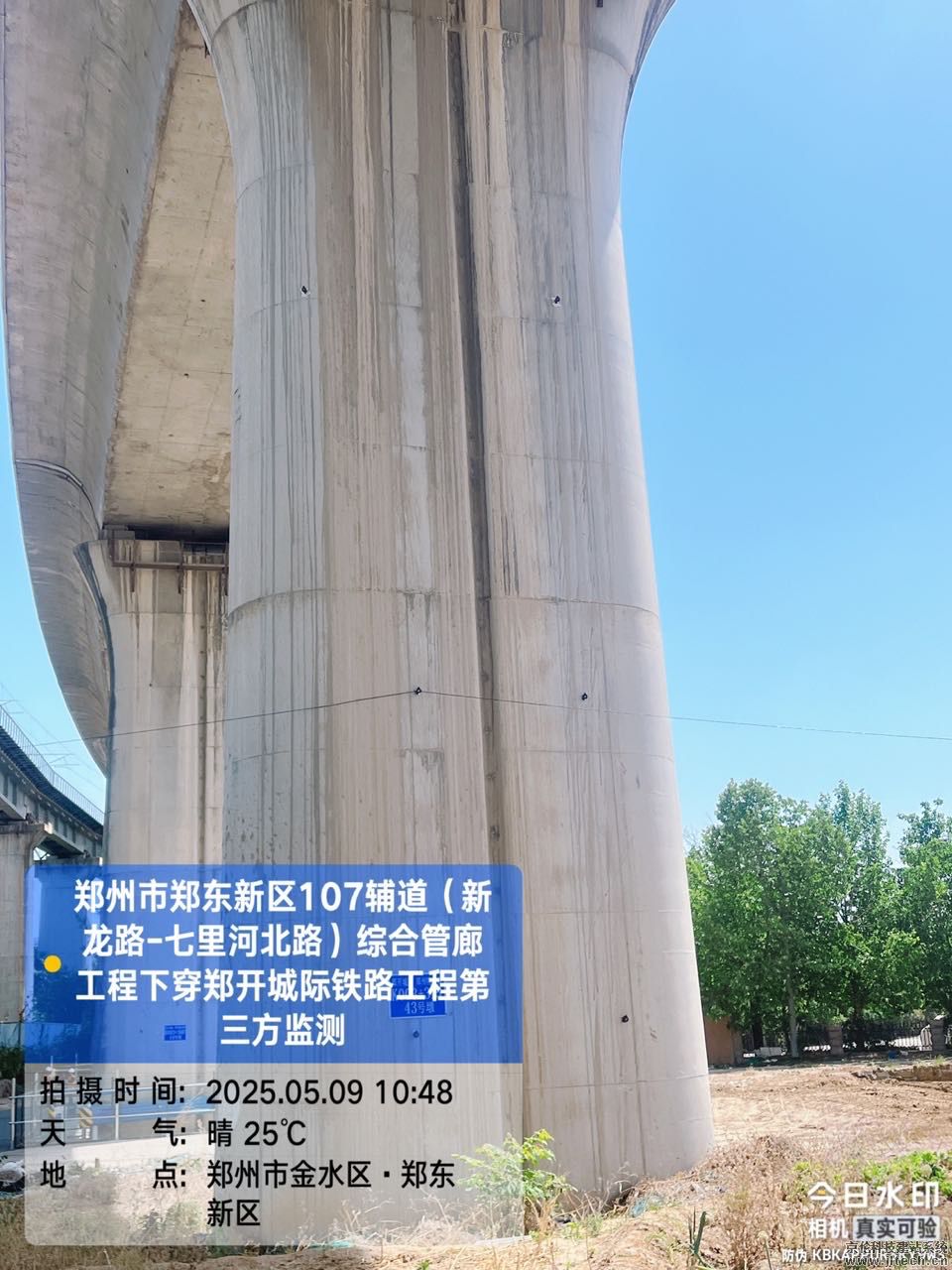

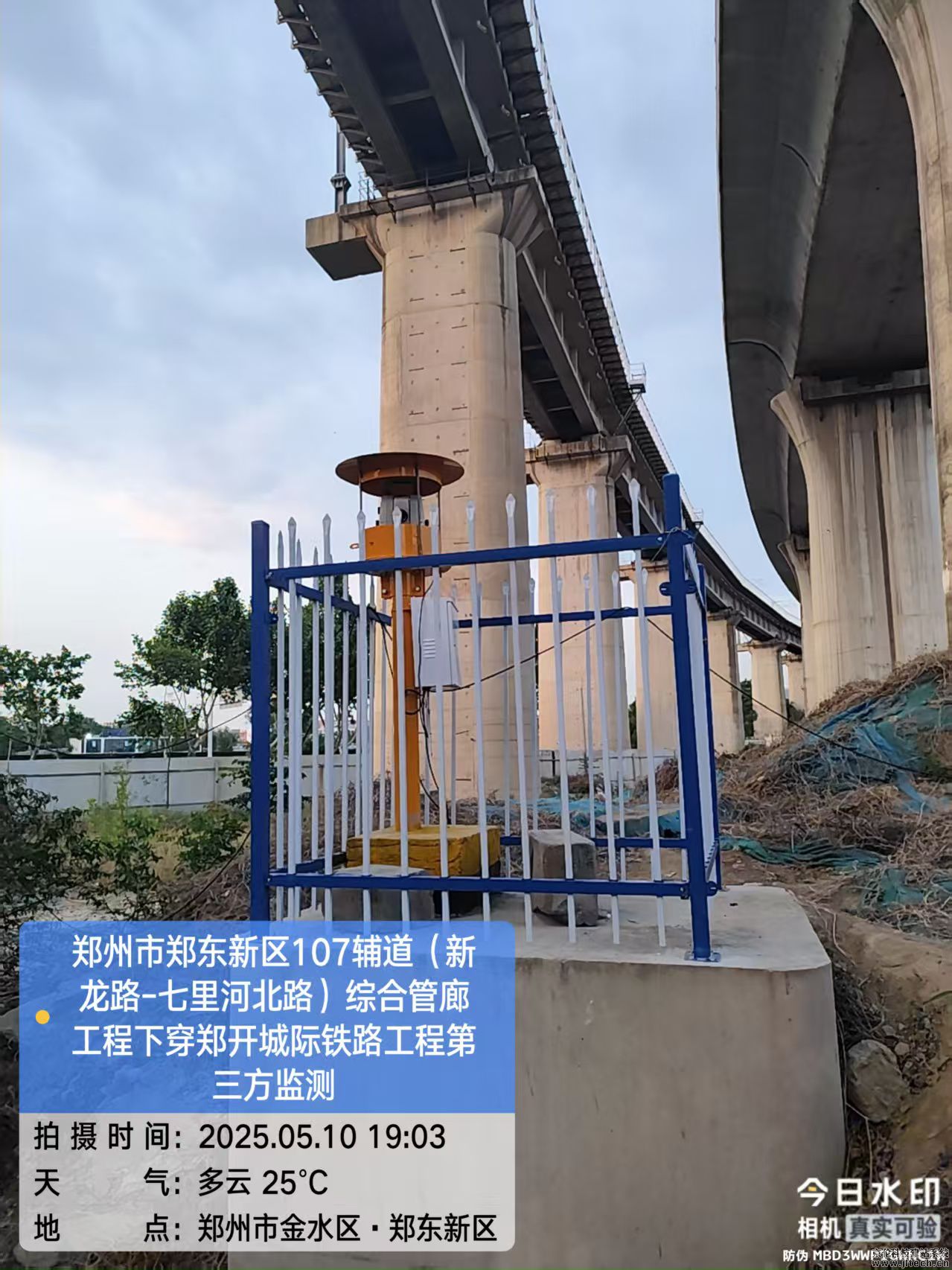

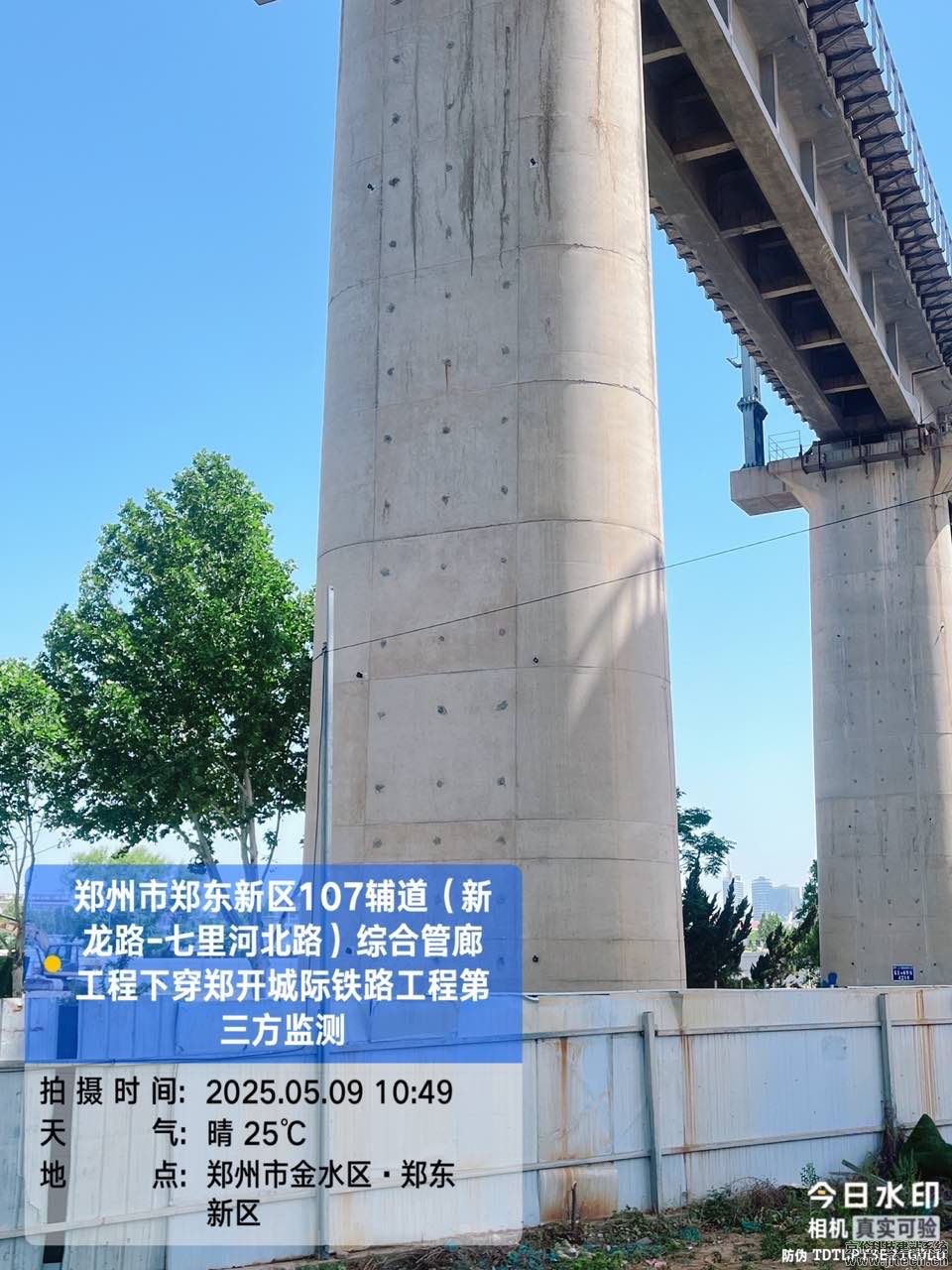

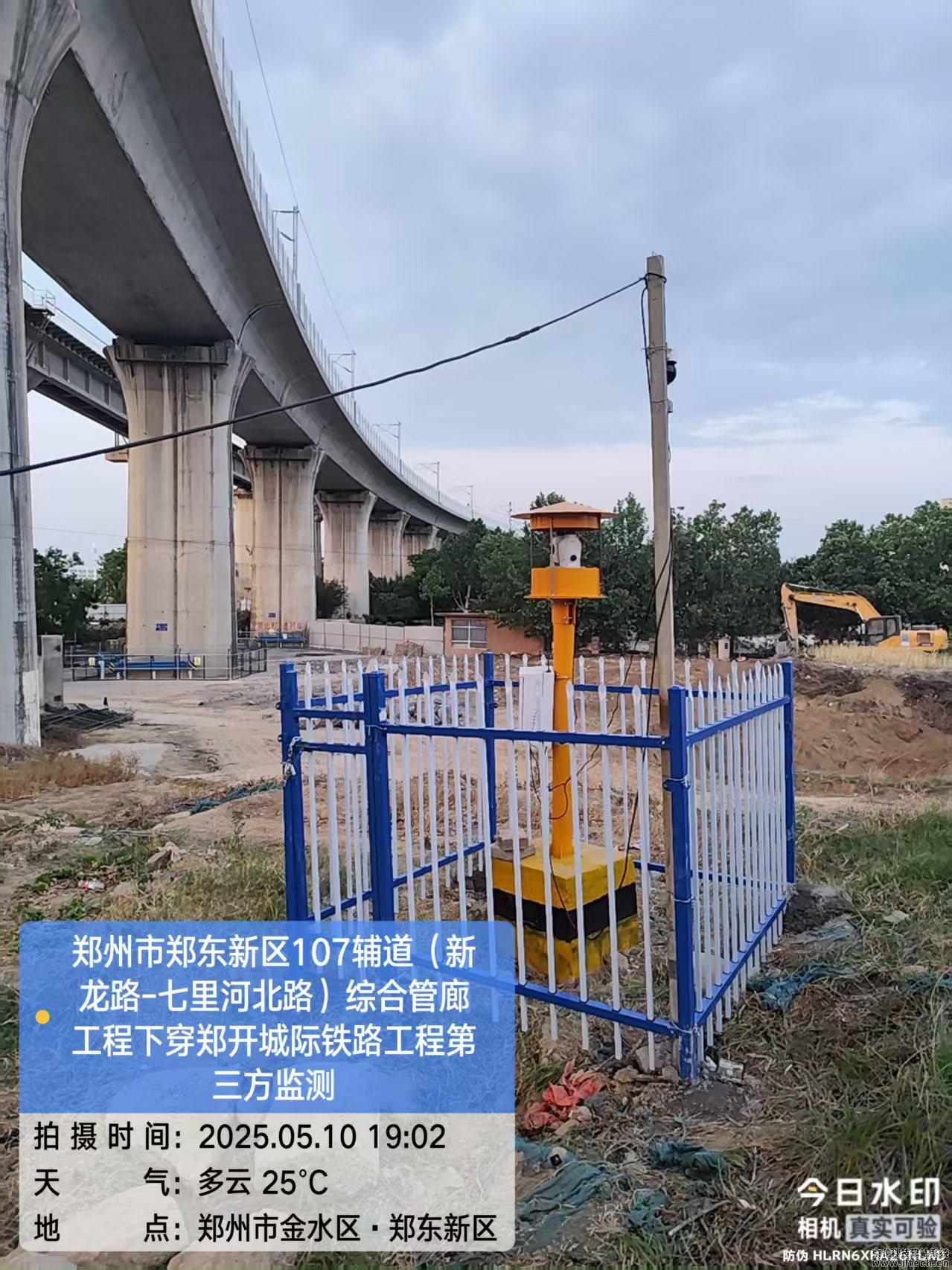

三、现场监测效果图
