全方位边坡稳定监测雷达
- 产品简介：

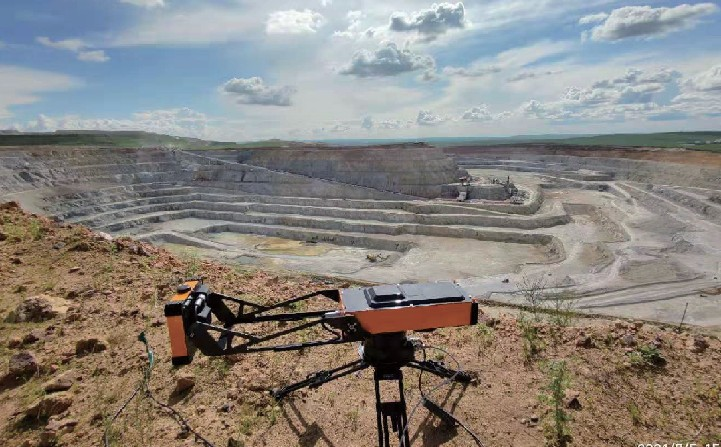

- 新型便携式圆弧合成孔径边坡稳定监测雷达系统，基于宽带连续波信号体制、差分干涉测量和圆弧合成孔径成像方法，具有非接触测量、全方位监测、形变测量精度高、数据更新率高、不受天气和光照条件影响、体积小重量轻、折叠后可单人携行、部署灵活快速等特点，适用于露天矿山、公/铁路边坡、山体滑坡、水利堤坝等场景的固定长期监测、机动应急监测、科学研究等应用。
- 工作原理：
产品特点：
1、非接触遥感监测，无需在被测体上安装设施，人员和设备安全风小； 基于主动微波技术手段，不受雨雪雾恶劣天候和昼夜光照影响；
2、采用圆弧合成孔径雷达体制，可360°全方位监测，且各方位角性能完全一致； 监测距离量程达4公里，监测范围大，工作效率高；
3、形变测量精度优于0.1毫米，数据更新率最高可达1分钟/次，测量灵敏度高； 内置卫星罗经仪，自动获取位置、朝向和姿态信息；
4、基于自适应大气扰动校正算法，无需布设气象站，数据输出稳定可靠；

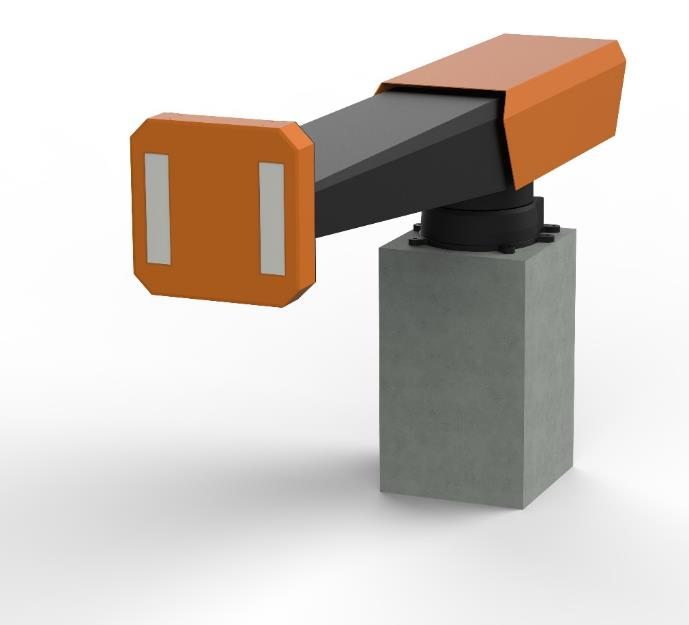

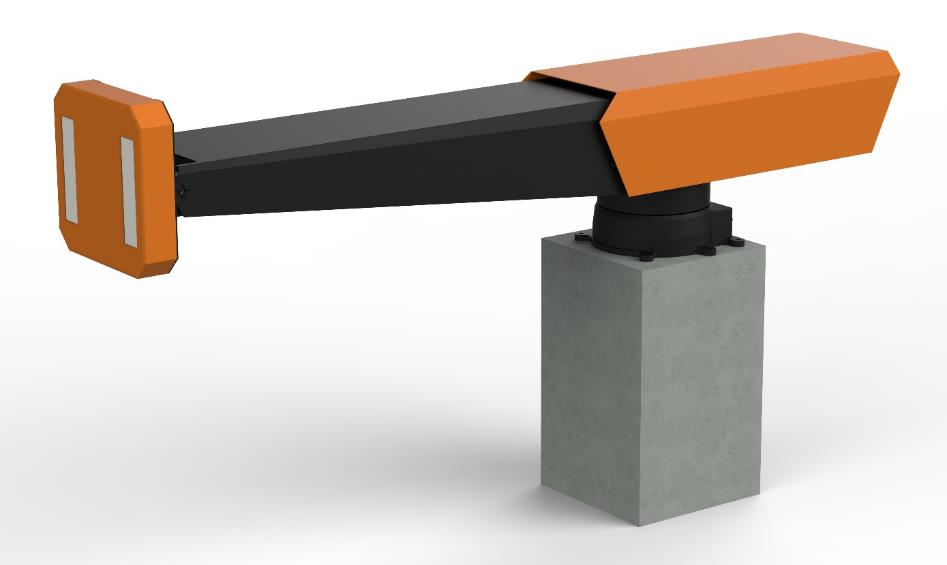

5、采用专利折叠机构，重量不超过15公斤，折叠后收纳于28寸行李箱，易于携行； 展开时间小于1分钟，内置高性能处理器实时处理和显示，利于机动应急监测； 整机电源功耗不超过50W，支持多种供电和通信方式，利于长期监测；
6、满足IP65以上防护等级，工作温度范围-40~＋55℃，环境适应性好；
7、显控软件可导入多种格式的三维地形图，可实现真三维地形匹配，定位精度高； 软件基于B/S架构，支持单机、本地网络和云服务器部署。
技术参数：
|
监测目标：地表形变位移 |
定位精度：1米 |
|
雷达体制：圆弧合成孔径 |
定向精度：0.3° |
|
信号形式：线性调频连续波 |
整机重量：≤15公斤(含处理单元) |
|
工作频段：Ku/K |
整机功耗：≤50W(含处理单元) |
|
距离量程：4公里 |
整机尺寸 1.13×0.26×0.37米(展开)0.69×0.26×0.29米(折叠) |
|
方位角范围：360°或指定扇区 |
储运箱尺寸 0.8×0.36×0.46米 |
|
俯仰角范围：30° |
防护等级： IP65 |
|
距离分辨率：30厘米 |
工作温度范围：-40~+55℃ |
|
角度分辨率：0.3° |
储存温度范围：-45~+85℃ |
|
形变测量精度：0.1毫米 |
供电：24V DC/220V AC/太阳能 |
|
最高数据更新率：30秒/次 |
通信：有线网络/光纤/WiFi/4G/5G |
|
天线俯仰调整范围：±30° |
|
|
显控软件架构：B/S架构，可单机、局域网或云服务器部署 |
|
|
三维地形适配：可导入多种三维地形数据，并与雷达极坐标数据精确配准 |
|
|
大气扰动校正：采用全局自适应校正算法，长期校正残差≤2mm |
|
|
形变投影：直接显示径向形变，或沿三维地形最大坡度进行投影 |
|
|

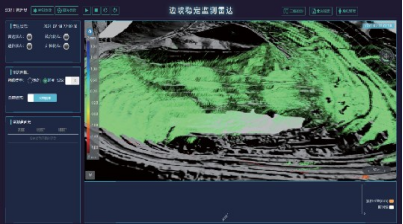

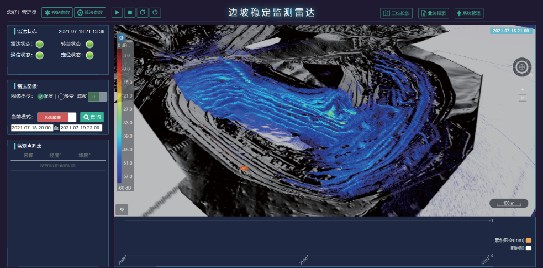

数据显示：可显示散射强度图、形变图、(强度/形变)融合图、置信度图 |
|
|
特征点输出曲线：累积形变、形变速率、加速度等 |
|
|
预警参数：累积形变、形变速率、加速度、速率倒数等 |
|
|
报警方式：本地声光报警，远程邮件、电话、短信报警 |
|
|
历史数据回溯:≥1年形变数据和≥2个月散射图像数据 |
|
|
报告生成:支持根据用户模板定期或事件触发输出报告 |
|
|
大屏显示:支持根据用户接口协议传输至指定监控大屏 |
|
