固定式测斜仪
- 产品简介：
- 深部位移监测主要通过钻孔的方式将传感器部署于监测点深部，通过倾斜、相对位移等手段获取深部位移信息，从而了解灾害体内部结构变化情况，是滑坡监测的重要手段。目前深部位移监测主要以倾斜测量的方式为主。
- 工作原理：
- 边坡结构物等产生的倾斜变形，通过测斜管和探头组件传递给测斜传感器。当传感器发生倾斜变化时，通过测量静态重力加速度的变化，将其转换成倾角变化。其内部倾角芯片的硅电容感应元件由3层硅片构成，形成立体结构，当发生倾斜时，中间质量片会倾向某一侧，从而使两侧的电容发生变化。通过电压值可反映相应的加速度值，进而可计算角度值。
产品特点：

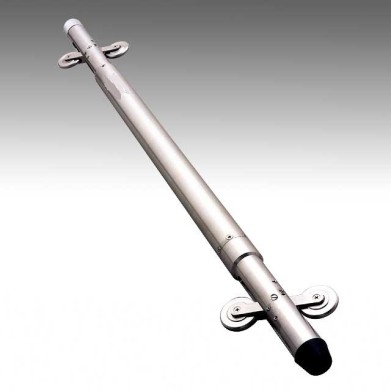

固定式测斜仪内部由角度敏感元件（双轴倾角3DMEMS传感器），以及智能电子芯片组，304不锈钢整体组件，滑轮组件等。外部是一根四芯屏蔽线引出，其中红线为电源正极线，黑线为电源负极线；白线为通讯线A极，绿线为通讯线B极。
通常在安装固定式测斜仪还需要安装附件，如测斜管、不锈钢钢丝、吊环等。这些要根据现场情况合理配置。
双轴固定式测斜探头其轮侧为X向，轮高为X轴正，则另一侧为Y轴。
技术参数：
|
传感器
|
测量范围 |
±30° |
|
测量精确度 |
±0.1％ F.S. |
|
|
分辨率 |
0.0025° |
|
|
通信方式 |
2.5G/3G/4G/LoRa/Wifi |
|
|
传感器供电电压 |
DC8～15V |
|
|
转换器 |
24位ADC |
|
|
固态存储器容量 |
固态存储器容量≥8GB，可存储10年以上采集数据以及不小于3年的补报报文； |
|
|
时钟 |
年漂小于5秒，RTC的掉电保护电池支持连续工作6年以上 |
|
|
电源输入 |
19~36V ，内置反相保护和过压保护 |
|
|
电气性能 |
DC9-24V，80mA |
|
|
接口 |
1 个 RS485 接口、2路模拟量输入接口、2路脉冲或开关量输入接口、1路为继电器输出接口 |
|
|
开关量输出 |
包含 |
|
|
继电器输出 |
包含 |
|
|
模拟量支持 |
4-20mA，0-5V传感器，且可配置 |
|
|
校准 |
支持电压、电流采集的校准，且校准参数可配置 |
|
|
太阳能充电控制器 |
内置 |
|
|
太阳能充电电压 |
6~24V |
|
|
内置电池 |
10AH |
|
|
充电方式 |
太阳能电板循环充电 |
|
|
最大充电电流 |
3A |
|
|
充电过程控制 |
具有MPPT功能，具有最大功率跟踪和防回流功能 |
|
|
充电保护 |
可设充电上限电压，最大放电电流，放电保护电压 |
|
|
防护等级 |
IP40 |
|
|
导线颜色定义 |
红－电源正，黑－电源负，白－通讯A+/X轴0-5V，绿－通讯B-/Y轴0-5V
|
|
|
传感器重量 |
2kg |
|
|
使用环境 |
温度-20℃～60℃，抗震：2000g |
|
|
波特率 |
9600、19200 |
|
|
通讯协议 |
modbusRTU |
