工程概况：

东侧通道：东侧通道区间下穿进出站咽喉区10股股道，下穿长度约85m。管节外径12.6×7.65m，壁厚0.8m，标准管节长度1.5m，管节采用C50P10混凝土，0.3%下坡，隧道顶距离杭深线道床底约2.5～3m，距轨道底约3.5～4.5m。穿越前须提前进行铁路线路加固，提前施工27根深15m挖孔桩、14个扩大基础及24组D便梁。

F2线：F2线区间下穿莆田站站场（3站10股道），下穿长度约65米，管片内径7.7m，外径8.5m，管片长度1.6m，采用C50、P10混凝土，隧道顶距离杭深线路道床底约13.7m，距离轨道底距离约14.7m。

西侧通道：西侧通道区间下穿进出站咽喉区10股股道，下穿长度约82m。管节外径12.6×7.65m，壁厚0.8m，标准管节长度1.5m，管节采用C50P10混凝土，0.3%下坡，隧道顶距离杭深线路床底距离约2.4～3.8m，距离轨道底3.4～4.8m。穿越前须提前进行铁路线路加固，提前施工27根深15m挖孔桩、14个扩大基础及24组D便梁加固。

涉铁监测内容：

主要分为：现场监测和现场巡视。监测主要内容：轨道几何状态、路基、接触网等铁路设备的沉降、位移及倾斜等。

现场监测的主要对象:

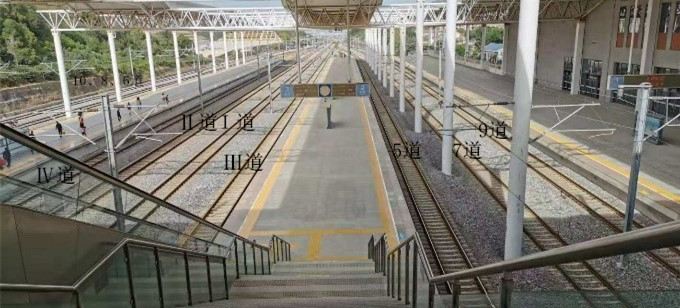

（1）铁路线路（Ⅰ道、Ⅱ道、Ⅲ道、Ⅳ道、5～10道）；

（2）铁路路基；

（3）接触网立柱；

（4）站房、站台、行李通道及雨棚立柱；

（5）通信铁塔，乘务员公寓；

（6）地下水位监测。

现场巡视的主要内容:

（1）周边环境的安全巡视：线路、路基、接触网立柱、站台雨棚立柱、站房、站台、行李通道、道路地面等项目的现场安全巡视。

（2）监测设备工作情况。

监测主要技术要求

根据《铁路工程测量规范》（TB10101-2018）、《高速铁路工程测量规范》（TB10601-2009）、《工程测量规范》（GB50026-2007）和本工程设计要求，本项目形变监测等级设定为：垂直位移二等、水平位移一等.

等级	垂直位移监测		水平位移监测	适用范围
	变形观测点的高程中误差(mm)	相邻变形观测点的高差中误差(mm)	变形观测点的点位中误差(mm)
一等	±0.3	±0.1	±1.5	变形特别敏感的高层建筑、高耸构筑物、工业建筑、重要古建筑、大型坝体、精密工程设施、特大型桥梁、大型直立岩体、大型坝区地壳变形监测等。
二等	±0.5	±0.3	±3.0	变形比较敏感的高层建筑、高耸构筑物、工业建筑、古建筑、特大型和大型桥梁、大中型坝体、直立岩体、高边坡、重要工程设施、重大地下工程、危害性较大的滑坡监测等。

参照《邻近铁路营业线施工监测作业技术规定》（征求意见稿）相关规定，根据本项目监测实际，本项目监测等级为高铁二等。

监测点布设：

监测项目、测点布置要求

本监测项目主要包含既有铁路（杭深线10股股道）的接触网支柱（钢支柱）、有砟轨道路基、轨道、D型便梁、雨棚钢柱、行李通道、站台及站房结构、乘务员公寓楼结构等设备的变形监测。

监测主要采用自动化监测设备对既有铁路进行实时在线监测，同时天窗期间人工辅助监测，对既有铁路的几何尺寸进行复核，确保监测数据的真实可靠。数据传输不得干扰既有铁路设备正常使用，测点安装前与设备管理单位进行现场确认，确保所有铁路设备及设备管理单位要求监测的所有设备进行全覆盖监测。

测点布置方案需征求设备管理单位意见，确认后进行现场安装。

（1）路基沉降、桩顶及扩大基础沉降、D型便梁沉降、便梁支点位移、建筑结构沉降

路基沉降、桩顶及扩大基础沉降、D型便梁沉降、建筑结构沉降均采用静力水准仪进行自动化监测，测点布置范围（杭深线10股股道）：东侧通道隧道施工监测范围为K968+655～K968+783、西侧通道隧道施工监测范围为K969+291～K969+420、F2线施工监测范围为K969+131～K969+263。

路基沉降监测、建筑结构沉降采用静力水准进行自动化监测，监测按10米布置一个监测点。

静力水准仪监测点安装时需安装底座，底座为“L”型钢板通用件，在靠近地面一侧钻2个φ10mm的孔，孔深8cm，再用4个M8×80螺栓将钢板固定在地面上。然后在仪器底板上安装静力水准仪。仪器之间用铝合金线槽相连，用膨胀螺丝固定在结构上。线槽内安装系统所需要的管线，接口位置处用卡槽锁紧。使用专用泵灌装仪器使用所需的液体，在底槽加装顶盖，安装牢固，最后在测点上加装保护盖。

接触网立柱、雨棚钢柱倾斜采用无线倾斜仪自动化监测，测点布置范围（杭深线10股股道）：东侧通道隧道施工监测范围为K968+655～K968+783、西侧通道隧道施工监测范围为K969+291～K969+420、F2线施工监测范围为K969+131～K969+263，该范围内的所有接触网杆、雨棚柱均布置倾斜监测点，其中东侧通道施工影响16根接触网立柱，西侧通道施工影响14根接触网立柱，F2线施工影响4根接触网立柱和6根雨棚柱。在立柱上牢固安装倾斜仪，仪器内置于保护箱内，保护箱通过不锈钢抱箍牢固固定在柱体上，安装在距离立柱基础面垂直高度0.5米处，然后将倾斜仪安装于安装底座上，调节螺母，使倾斜仪的轴线安装垂直，自定义倾斜仪的正负变化范围。
