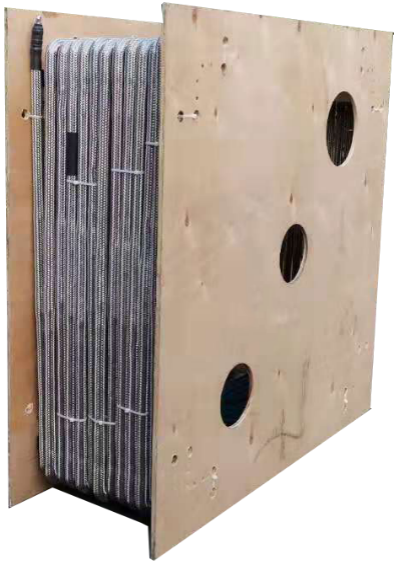

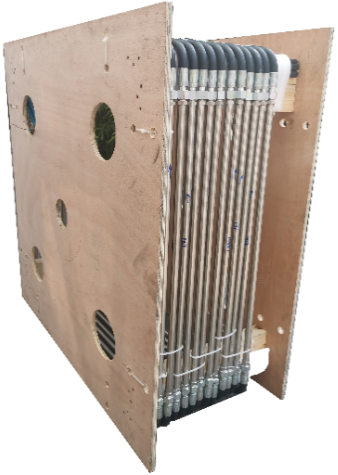

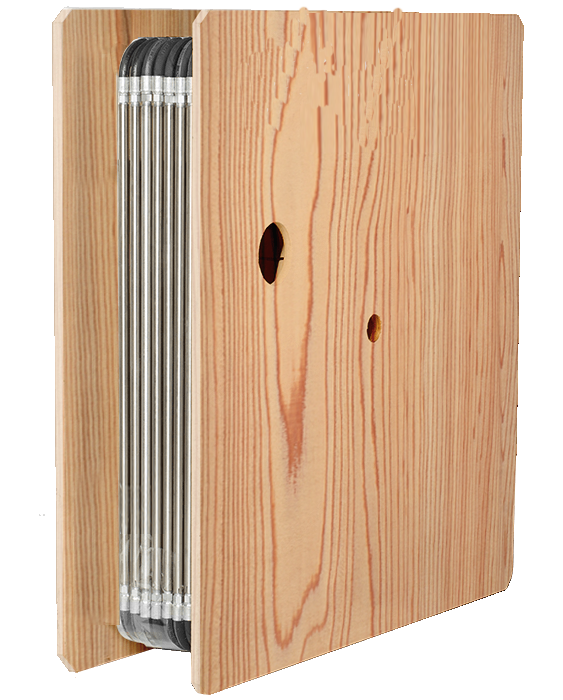

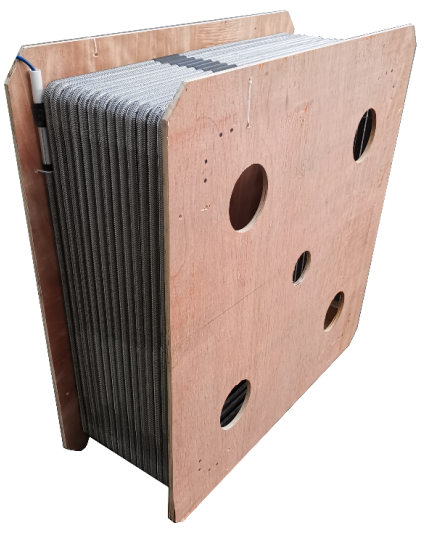

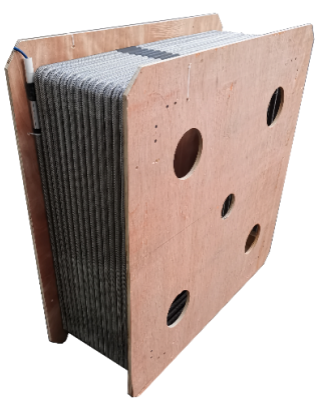

三维变形监测阵列位移计

产品简介：

三维变形监测阵列是一款新型的、智能的、适应多种行业应用的三维变形监测传感器，主要用于在三维空间内进行全方位变形（位移）测量。传感器核心技术成熟应用于多个监测领域，数据精确度、稳定性经过严格验证； 内部采用多节位移传感器串联，可根据需要任意弯折，以适应特殊场景的监测需求； 内部集成了数据采集模块，内部完成数据采集、解算，直接输出监测点坐标，无需外部进行数据计算，同时可选择输出角度、振动频率、振幅、温度等多种监测参数；对外接口采用RS485或RS232标准接口，可对接多种数据采集设备、或直接对接通信终端，十分便于集成应用； 采用多种滤波算法与自主研发的Smart-Data-Select数学模型，同时具有超高精度和超快的响应速度；内置了阈值比较单元，采集数据超过阈值时，可立即加报数据或通过触发接口输出触发信号，唤醒外部设备，进行数据读取，提高数据采集实时性，同时降低数据采集设备值守功耗；有多种长度规格，以适应不同行业应用需求

工作原理：

HZ-3D-3阵列式阵列位移计由一系列连续相接的MEMS加速度传感器构成，系统可自动确定每个传感器单元的空间形态，从而实现对目标物的三维变形监测。 三维变形监测阵列由多节等长的测量单元组成，每节测量单元内部集成高精度倾角、振动传感器，并通过总线式结构并行联通，每个单元相互独立采集、运算，通过总线将采集数据汇总到首节的控制器单元，控制器单元通过RS485接口或RS232接口与外部通信； 传感器沉降测量原理：每个测量的相对沉降为单元的杆长L*sinβi，其中βi为第i个测量单元竖直方向的变形角度，
